ASUS 라우터 퍼포먼스 최적화

서론

지난번에 TM-AC1900에 RT-AC68U의 펌웨어를 설치하는 방법을 알아봤습니다.

저는 Merlin펌웨어 때문에 RT-AC68U의 펌웨어를 설치했는데요.

라우터 최적화에 대한 포스트가 멀린 펌웨어를 기준으로 되어 있기에 펌웨어를 변경했습니다.

이번 포스트에서는 제가 참고했던 포스트를 번역, 정리하여 올리려고 합니다.

출처 : https://www.rickygao.com.au/blog/tuning-the-asus-wireless-router-to-best-performance/

Merlin 펌웨어는 Stock(정식)펌웨어를 기반으로 만들어져 있습니다. 때문에 정식 펌웨어가 업데이트되면 멀린 펌웨어는 정식 펌웨어를 통합합니다. 정식 펌웨어의 기능을 대부분 담고 있으니 정식 펌웨어에서도 참고할 수 있을 듯합니다.

최적화

HW NAT

제가 커스텀 펌웨어를 쓰지 않으려고 했던 이유는 하드웨어 가속을 지원하지 않아서였습니다.
HW NAT은 200Mbps이상의 기가인터넷에서는 필수입니다.

하지만 ASUS의 경우, 정식펌웨어와 멀린 펌웨어도 HW NAT을 사용하려면 조건이 있습니다.

ASUS Router의 HW NAT은 두 가지가 있습니다.

CTF only 와 CTF+FA입니다. 정식 펌웨어에서는 Level 1, Level 2로 표현됩니다.

CTF (Cut Through Forwarding): 넷 가속을 위한 소프트웨어 최적화
FA (Flow Accelerator): DHCP 또는 고정 IP 유선 연결을 위한 하드웨어 넷 가속 메커니즘

제가 500Mbps환경에서 사용해보니 CTF만 되어도 충분한 속도가 나옵니다.

순정 펌웨어 HW NAT기능표

종류 기능 메뉴 하드웨어 가속
QoS Traditional Adaptive Qos->QoS 미지원
QoS Adaptive Adaptive QoS->QoS Level 1
LAN Spanning-Tree Protocol LAN->Switch Control Level 1
해당 없음 Level 2

멀린 펌웨어 HW NAT 기능표

종류 기능 메뉴 하드웨어 가속
QoS Traditional Adaptive Qos->QoS Off
Traffic Monitor IP Traffic Monitoring Tools->Other Settings Off
QoS Adaptive Adaptive QoS->QoS Level 1
해당 없음 Level 2

*이번 편은 포스트 번역 및 요약이기에 최대한 원형을 유지했습니다.

*이 외에도 하드웨어 넷을 꺼야 하거나, Level 1만 사용해야 하는 기능이 있습니다. AI Protection, Traffic Analyzer가 이에 해당합니다.

무선

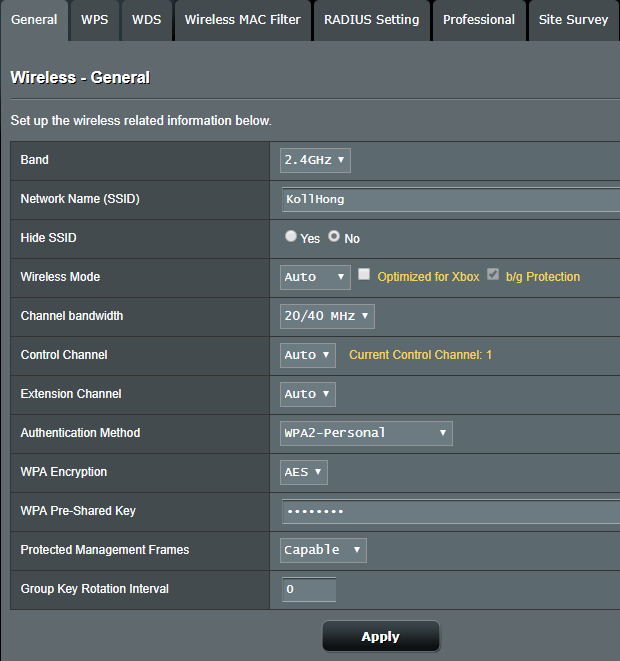

General

Wireless Mode : 무선에 사용할 모드를 선택한다. 2.4Ghz는 Turbo QAM을 사용하려면 Auto로 두어야 한다.

Control Channel : 채널 번호를 선택한다. 항상 Manual로 두고 전파 혼신을 막기 위해 주변 라우터에서 사용하지 않는 채널을 선택한다. 단, 5Ghz 채널 165는 저성능의 채널이니 피한다.

Protected Management Frames : 802.11 표준에서 지원하는 보호 모드이다. 보안성은 올라가지만 호환성은 떨어진다. 아이폰, 아이패드는 연결되는데 맥북 프로는(2016년형) 연결이 안된다.
추천 값 : Disable 또는 Capable로 둔다.

Group Key Rotation Interval : WPA그룹 키를 갱신하는 주기를 입력한다. 키를 갱신하는 동안 연결이 끊기거나 불안정해질 수 있다.
추천 값 : 0 또는 259200
필자 추천 : 1800(기본 값): WPA 인증 및 보안의 기초가 그룹 키를 통해 이루어진다. (2019.01.09개정)

WPS

보안성이 떨어지니 끈다.

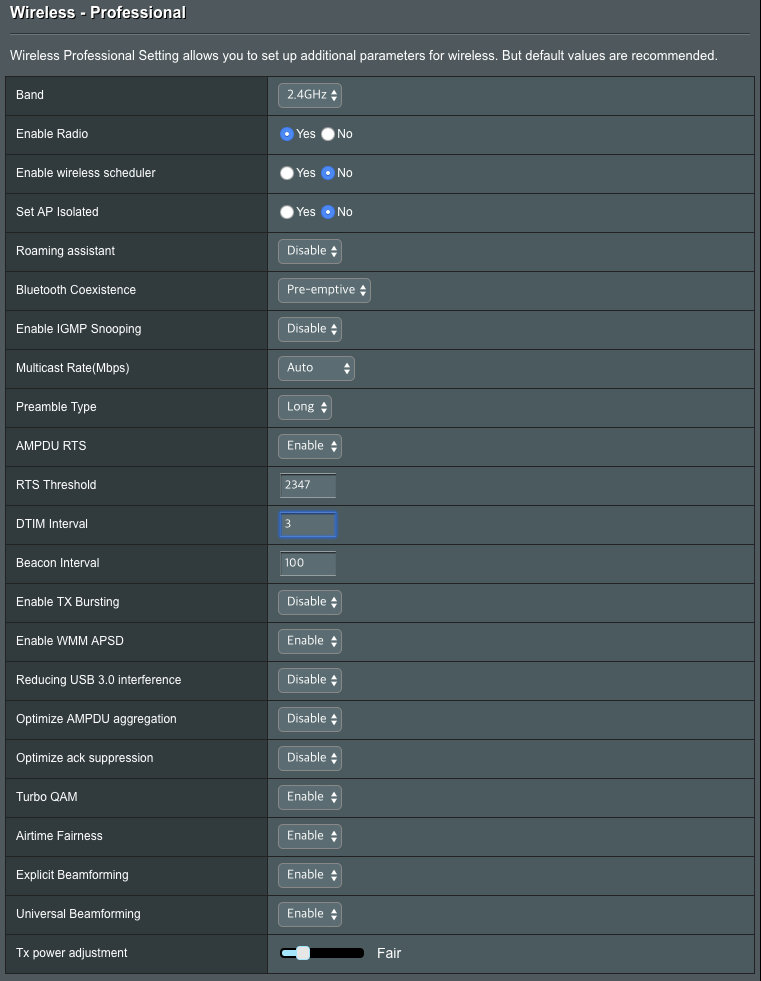

Professional

고급 설정은 개인적인 경험을 다수 반영하여 출처 게시글과는 매우 다름에 유의(2019.01.09 고급 설정 전면 수정)

2.4Ghz

2.4Ghz는 신호 거리가 길고 속도가 느린 게 특징이다.

Roaming assistant : 신호가 약해지면 연결을 끊는다. 여러 개의 라우터를 사용할 때 신호가 약한 방에서 다른 라우터로 자동으로 연결되지 않을 때에 자동으로 다른 라우터로 연결되도록 하려면 사용한다.

Bluetooth Coexistence : 최근 추가된 옵션으로 보인다. 블루투스와 와이파이 모두 2.4Ghz로 작동하기 때문에 서로 혼신의 가능성이 있는데, 이걸 줄여주는 옵션이다. 주변 블루투스 연결이 끊기면 활성화 한다.

Enable을 선택하면 주변 블루투스 장비와 협상하여 스펙트럼을 공유한다.
Preemptive를 선택하면 블루투스 장치에 현재 라우터에서 사용하는 채널을 점유 중이라고 알린다. Pre-emptive모드에서는 TX-Burst모드를 지원하지 않는다. 이 기능은 블루투스 장치가 cooperate모드를 지원해야 한다.

추천 값 : Disable ; 주변 블루투스 장치가 끊기지 않으면 끈다. Pre-emptive를 우선 시도하고, 개선되지 않으면 coexistence를 켠다. 그래도 개선되지 않는다면 끈다.

Enable IGMP Snooping : 멀티캐스트 트래픽을 감시하고 IGMP를 지원한다. 라우터가 멀티캐스트 트래픽 데이터를 받으면 라우터에 연결된 모든 클라이언트에 멀티캐스트 트래픽을 보낸다. 여기서 IGMP Snooping을 통해 멀티캐스트 트래픽을 받을 클라이언트를 선택한다. 출처 글에서는 스트리밍이나 미러링 할 때에 활성화하라고 하지만 필자는 비활성화를 추천한다. 멀티캐스트는 특정 IP대역에 송출된 데이터를 말하는데 흔히 생각하는 스트리밍(동영상, 음악 스트리밍)이나 미러링(화면 미러링)은 멀티캐스트 IP대역에 송출하는 것이 아니다. 참고 : 위키피디아(멀티캐스트는 보통 IP 멀티캐스트 형태로 구현), 스윗가든리서치 그룹(블로그) (이미지 참고)
추천 값 : Disable

Preamble Type : CRC블럭의 타입을 설정한다. CRC블럭은 무선으로 송 수신한 데이터의 무결성을 체크한다. Long을 선택하면 호환성과 커버리지가 증가하고, Short를 선택하면 성능이 증가한다.
추천 값 : Long ; 2.4Ghz는 높은 성능을 위한 주파수가 아니므로 안정적인 연결이 가능한 Long을 선택한다.

AMPDU RTS : 통신 오류 조절을 개선한다.
추천 값 : Enable ; 2.4Ghz는 더 넓은 커버리지(신호가 약한 곳)에서 사용하기 위한 주파주이므로 활성화한다.

Enable TX Bursting : TX Bursting을 사용한다. b/g장치에서 더 높은 성능을 낸다.
추천 값 : Disable ; 요즘 2.4Ghz장비는 N모드를 사용한다. b/g 장치는 장치가 느리기 때문에 b/g를 위한 특별한 기능으로 리소스를 사용할 필요 없다. 껐을 때에 게임 딜레이가 감소한다는 후기가 많다.

Enable WMM APSD : 모바일 장치의 전력관리에 도움이 된다.
추천 값 : Enable

Reducing USB 3.0 Interferance : 2.4Ghz에서 더 넓은 커버리지와 성능을 낸다.
추천 값 : Disable ; USB 3.0장치를 사용하면 비활성화. 높은 성능은 5Ghz에서 필요하므로 USB 3.0위주로 설정한다.

Optimize AMPDU aggregation : AMPDU가 많으면 오류 핸들링 능력이 상승한다. 성능이 감소한다. 간섭이 많은 지역에서 사용한다.
추천 값 : Disable ; 2.4Ghz는 과포화 상태이다. 오류 핸들링을 위한 AMPDU 패킷은 많을 수록 좋다.

Optimize ack suppression : 에러를 확인할 수 있는 패킷을 줄인다. 와이파이 클라이언트의 에러 검출 결과를 기다리지 않고 다음 데이터를 전송한다. 에러가 조금이라도 있다면 Disable
추천 값 : Disable ; 위와 같은 이유. 과포화 상태이므로 혼선이 많다. 오류 검출 패킷은 많을수록 좋다.

Turbo QAM : 지원하는 클라이언트에서 높은 성능을 보여준다.
추천 값 : Enable

Airtime Fairness : 신호가 약한 장치를 희생하고 성능을 높인다.
추천 값 : Enable ; 신호가 약한 곳에서 고성능을 필요로 할 때에는 Disable

Explicit Beamforming : 빔포밍을 지원하는 장치에서 빔포밍을 사용한다.
추천 값 : Enable ; 애플 기기는 호환 문제가 있다고 하지만 그래도 더 좋은 성능을 보여준다.
Macbook Pro 15 (2016), iPad Pro 9.7 1세대, iPhone 6s Plus에서 호환 문제는 없었다.

Universal Beamforming : 빔포밍을 지원하지 않는 장치에서 빔포밍을 사용한다.
추천 값 : Enable ; 애플 기기는 호환 문제가 있다고 하지만 그래도 더 좋은 성능을 보여준다.

Tx power adjustment : 출력 크기이다. 최대치로 둔다.
추천 값 : 최댓값; 필자는 발열문제도 있고, 호기심에 출력제한을 없앤 펌웨어를 올려서 규제에 맞게 낮춰서 사용한다.

5GHz

5Ghz는 신호 거리가 짧고 속도가 빠르다.

Roaming assistant : 신호가 약해지면 연결을 끊는다. 여러 개의 라우터를 사용할 때 신호가 약한 방에서 다른 라우터로 자동으로 연결되지 않을 때에 자동으로 다른 라우터로 연결되도록 하려면 사용한다.

또는 5Ghz와 2.4Ghz의 SSID가 같아서 멀어지면 자동으로 2.4Ghz로 전환되게 하고 싶어도 사용한다.

Enable IGMP Snooping : 멀티캐스트 트래픽을 감시하고 IGMP를 지원한다. 라우터가 멀티캐스트 트래픽 데이터를 받으면 라우터에 연결된 모든 클라이언트에 멀티캐스트 트래픽을 보낸다. 여기서 IGMP Snooping을 통해 멀티캐스트 트래픽을 받을 클라이언트를 선택한다. 출처 글에서는 스트리밍이나 미러링 할 때에 활성화하라고 하지만 필자는 비활성화를 추천한다. 멀티캐스트는 특정 IP대역에 송출된 데이터를 말하는데 흔히 생각하는 스트리밍(동영상, 음악 스트리밍)이나 미러링(화면 미러링)은 멀티캐스트 IP대역에 송출하는 것이 아니다. 참고 : 위키피디아(멀티캐스트는 보통 IP 멀티캐스트 형태로 구현), 스윗가든리서치 그룹(블로그) (이미지 참고)
추천 값 : Disable

Beacon Interval : 라우터가 있다는 신호를 보내는 주기를 선택한다.
추천 값 : 1000(최대) ; 성능 개선이 있다. 호환성 문제가 있다면 기본값인 100을 사용한다. 필자는 다른 공유기와 전환하는 데에 문제가 있어서 애매한 값인 800을 사용한다.

AMPDU RTS : 통신 오류 조절을 개선한다.
추천 값 : Disable ; 5Ghz는 더 높은 성능을 위한 연결이므로 비활성화한다.

Enable TX Bursting : TX Bursting을 사용한다. b/g장치에서 더 높은 성능을 낸다.
추천 값 : Disable ; 5Ghz에는 왜 있는지 모르겠으나 성능 차이는 없는 것 같다.

Enable WMM APSD : 모바일 장치의 전력관리에 도움이 된다.
추천 값 : Enable

Optimize AMPDU aggregation : 오류 핸들링 능력이 상승한다. 성능이 감소한다. 간섭이 많은 지역에서 사용한다.
추천 값 : Enable ; 채널을 수동으로 잡아줬으니 간섭은 많지 않을 것이다.

Optimize ack suppression : 에러를 확인할 수 있는 신호를 줄인다. 와이파이 클라이언트의 에러 검출 결과를 기다리지 않고 다음 데이터를 전송한다. 에러가 조금이라도 있다면 Disable
추천 값 : Enable ; Roaming Assistant로 신호가 강한 곳에서만 사용하도록 한다면 사용해보자.

Airtime Fairness : 신호가 약한 장치를 희생하고 성능을 높인다.
추천 값 : Enable ; 신호가 약한 곳에서 고 성능을 필요로 할 때에는 Disable

Explicit Beamforming : 빔포밍을 지원하는 장치에서 빔포밍을 사용한다.
추천 값 : Enable ; 애플 기기는 호환 문제가 있다고 하지만 그래도 더 좋은 성능을 보여준다.
Macbook Pro 15 (2016), iPad Pro 9.7 1세대, iPhone 6s Plus에서 호환 문제는 없었다.

Universal Beamforming : 빔포밍을 지원하지 않는 장치에서 빔포밍을 사용한다.
추천 값 : Enable ; 애플 기기는 호환 문제가 있다고 하지만 그래도 더 좋은 성능을 보여준다.

Tx power adjustment : 출력 크기이다. 최대치로 둔다.

추천 값 : 최댓값; 필자는 발열문제도 있고, 호기심에 출력제한을 없앤 펌웨어를 올려서 규제에 맞게 낮춰서 사용한다.

유선

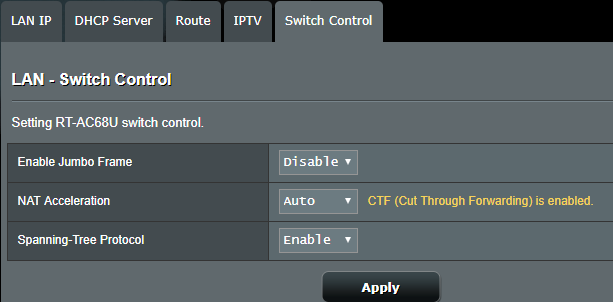

Switch Control

Enable Jumbo Frame : 더 큰 프레임을 보낸다. 점보프레임을 지원하지 않는 장치에서는 오히려 성능이 감소할 수 있다.
추천 값 : Disable

NAT Acceleration : 하드웨어 가속을 켠다. 끄면 Traffic Monitor가 정확해진다.
추천 값 : Auto

Spanning-Tree Protocol : 라우터 하위 컴퓨터의 구조를 파악하는 신호를 보내고 컨트롤한다.
라우터 아래에 있는 스위치가 있는 구조라면 데이터의 루프를 피하고, 최단 루트를 선택하는 데에 도움을 준다.
참고자료 : netmanias, snbforums
추천 값 : Disable ; 출처 포스트에서는 하위에 Switch가 있으면 활성화하라고 하지만 필자가 보기에는 루프구조만 아니면 필요 없다.
